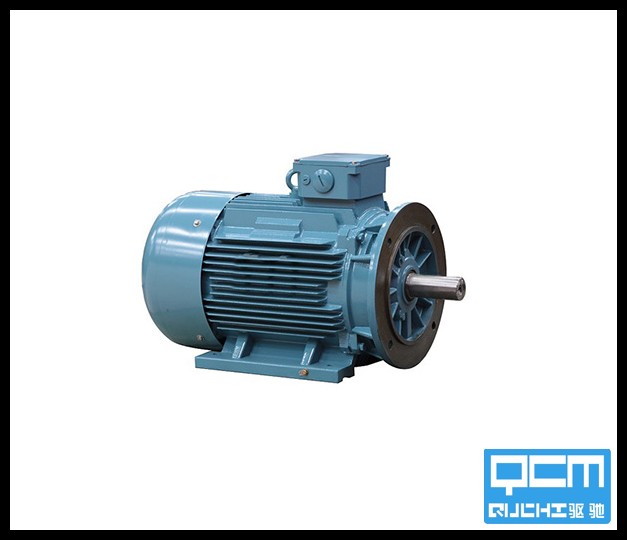

選擇單相異步電機你不可不知道的要點
單相異步電機是指用單相交流電源(AC220V)供電的小功率單相異步電機,它的功率設計的都是比較小,一般均不會大于2kW。單相異步電機占小功率異步電動機的大部分,到目前為止已經四次改型,也就是經過四次統一設計。不同場合對電機的要求差別甚大,因此就需要采用各種不同類型的電動機產品,以滿足使用要求。
一、單相異步電機的定義及標識說明
1、單相異步電機是指由單相電源供電的電動機,但它并不 表示電機的定子上只有一相繞組,它是由空間上相差90°相位角的兩套繞組構成,二者
共同產生旋轉磁場,在轉子上產生轉矩而旋轉的電動機。
2、YD(S)Kaa-bc所代表的意義
Y—異步;D(S)—單(雙)軸;K—空調用;aa代表功率名義值;b代表極數;c為設計序號或其它意義
以YDK24-6 T為例說明如下 設計序列號為T、功率名義值為24W 、極數為6極的單軸伸空調用異步電動機。
二、單相異步電機的基本結構
1、固定部分—定子;由定子鐵芯、定子繞組和機座(殼)組成。定子鐵芯是電機磁路的一部分,一般由0.5mm硅鋼片疊壓而成,片與片之間相互絕緣
,以減少渦流損耗。定子繞組一般由高強度聚酯漆包線繞制而成。機座(或機殼)一般由A3鋼板沖制而成,大電機(單相)則是鋼板卷筒后在與鑄鋁
端蓋配合而成,三相電機一般均為鑄鐵機座。
2、轉動部分—轉子:由轉子鐵芯、轉子繞組(純 鋁)、轉軸(45#碳結鋼)組成。
三、單相電容運轉異步電動機工作原理
單相電容運轉異步電機與三相電機的區別:
三相電機的繞組在空間按120°電角度分部,單相異步電機則按則按90°電角度分部,
在單相電機中,由于單相繞組產生的是脈振磁場,電機沒有起動轉矩,不能起動,
要使單相電機具有起動轉矩并旋轉,就必須使其分相,一般的,單相電機分相有以下幾種型式:
1、電阻分相
2、電容分相
3、罩極分相
四、單相異步電運轉原理說明
在單相異步電動機的主繞組中通入單相正弦交流電后,將在電動機中產生一個振幅隨時間作正弦變化的脈振磁場,也就是說,磁場的位置固定(
位于主繞組的軸線),而磁場的強弱卻按正弦規律變化。
如果只接通單相異步電動機的主繞組的電源,電動機不能轉動。但如能加一個力預先推動轉子朝任意方向旋轉起來,則將主繞組接通電流后,電
動機即可朝該方向旋轉,即使去掉了外力,電動機仍能繼續旋轉,并能帶動一定的機械負載。單相異步電動機為什么會有這樣的特征呢?下面用雙旋
轉磁場理論來解釋。
雙旋轉磁場理論認為:脈振磁場是由兩個幅值大小相等(等于脈振磁動勢幅值的1/2)、同步轉速相同(當電源頻率為f、電動機對數為p時,旋轉磁
場的同步轉速n1=60f/p),但旋轉方向相反的兩個旋轉磁場合成的.其中與轉子旋轉方向相同的磁場稱為正向(或正序)旋轉磁場,與轉子旋轉方向相反
的磁場稱為逆向(或負序)旋轉磁場:
單相異步電動機的電磁轉矩是由這兩個旋轉磁場所產生的電磁轉矩合成的。
電動機靜止時,由于兩個旋轉磁場的磁感應強度大小相等、轉向相反,因此它們與轉子的相對速度大小相等、方向相反,所以在轉子繞組中感應
產生的電動勢和電流大小相等、方向相反,它們分別產生的電磁轉矩也大小相等、方向相反,相互抵消,于是合成轉矩等于零。單相異步電動機不能
夠自行起動。
如果借助外力,沿某一方向推動轉子一下,單相異步電動機就會沿著這個方向轉動起來,這是為什么呢?因?yàn)榕c電動機轉子旋轉方向相同的正向
旋轉磁場對轉子的作用與三相異步電動機旋轉磁場對轉子的作用一樣。在外力作用下,轉子與正向旋轉磁場的相對速度小,而與逆向旋轉磁場的相對
速度大。由于兩個相對速度不等,因此兩個電磁轉矩也不相等,正向電磁轉矩大于反向電磁轉矩,合成轉矩木等于零。在這個合成轉矩的作用下,轉
子就順著初始推動的方向轉動下去。
為了使單相異步電動機能夠自行起動,必須設法使單相異步電動機在起動時形成一個旋轉磁場。為此,采取了幾種不同的措施,如在單相異步電動
機中設置起動繞組(副繞組)。主、副繞組在空間一般相差90°電角度。當設法使主、副繞組中流過不同相位的電流時,可以產生兩相旋轉磁場,從而
達到單相異步電起動的目的。當主、副繞組在空間相差90°電角度,并且主、副繞組中的電流的相位差為90°時,可以產生圓形旋轉磁場,單相異步
電動機的起動性能和運行性能最好。
單相異步電動機的轉動方向,決定于主繞組和副繞組的相序,調換這兩個繞組中任一繞組的端頭,即可改變電動機的轉向。
單相異步電動機的調速方法有電抗器調速、繞組抽頭調速、自耦變壓器調和可控硅裝置調速。目前以繞組抽頭調速方法使用比較普遍。
電容式電動機利用電容器作為移相元件,串聯在副繞組上,使主繞組電流與副繞組電流產生近90度的相位差,從而在定子空間產生旋轉磁場,使電動
機旋轉。
電容器的作用:移相(近90度)起動作用。線圈的作用:運行線圈(主線圈);起動線圈(輔助線)
